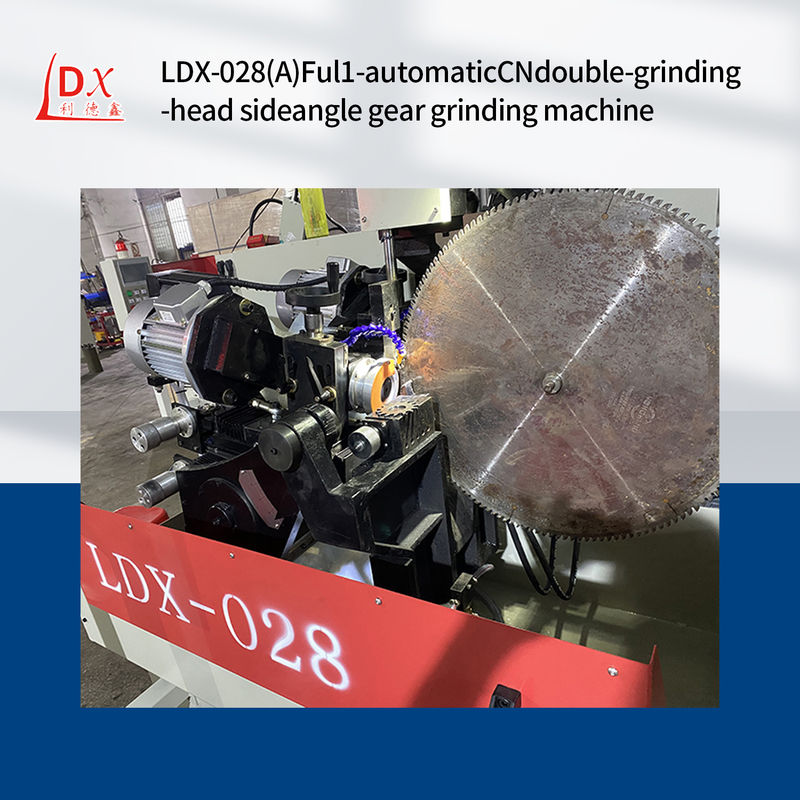

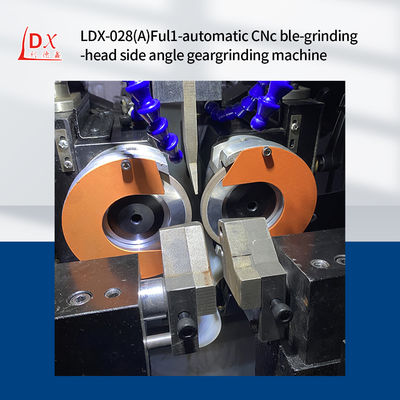

LDX-028A Servo Set Tool CNC Cervella circolare a lama a doppia testa di macinazione angolo laterale

LDX-028A Servo Set Tool CNC Cervella circolare a lama a doppia testa di macinazione angolo laterale

Parte del sistema CNC di Lidexin:

1Hardware del sistema di controllo: è la parte centrale della macchina per la macinazione della lama di sega circolare CNC, responsabile della ricezione e dell'elaborazione di vari segnali di ingresso,e controllare il movimento e il funzionamento dell'attrezzatura.

2L'hardware comprende principalmente il controller CNC, PLC, touch screen, sensore e così via. Controller di controllo numerico è il cervello di tutto il sistema, che ha una potente capacità di calcolo e elaborazione,e può realizzare il controllo del movimento ad alta velocità e alta precisione. Il PLC è utilizzato per il controllo logico e le funzioni ausiliarie; in quanto interfaccia uomo-macchina, lo schermo sensoriale è conveniente per l'operatore per impostare i parametri e le operazioni di controllo;Il sensore è utilizzato per rilevare lo stato di funzionamento e le informazioni sulla posizione dell'apparecchiatura e fornire segnali di feedback per il sistema di controllo

3È la chiave per realizzare le varie funzioni della macchina di rettifica degli ingranaggi, compresi il programma di rettifica, la regolazione dei parametri, il controllo del movimento, la diagnosi dei guasti e altri moduli.Il modulo di programmazione del programma di macinazione può generare automaticamente la pista di macinazione e il programma di lavorazione in base ai parametri del profilo dentale della lama di sega e ai requisiti del processo di macinazioneIl modulo di impostazione dei parametri consente all'operatore di impostare parametri quali la velocità della ruota, la velocità di alimentazione e la profondità di macinazione in base ai diversi materiali e alle specifiche della lama di sega.Il modulo di controllo del movimento è responsabile del controllo del movimento di ciascun asse dell'apparecchiatura per ottenere un controllo preciso della posizione e della velocitàIl modulo di diagnosi dei guasti è in grado di monitorare in tempo reale lo stato di funzionamento dell'apparecchiatura, scoprire e diagnosticare tempestivamente il guasto e fornire le informazioni e le soluzioni di allarme corrispondenti.

4"Selezione dei parametri di macinazione: una scelta ragionevole dei parametri di macinazione è la chiave per garantire la qualità e l'efficienza della macinazione.velocità di alimentazione, profondità di macinazione, tempi di macinazione, ecc. Più alta è la velocità della macinazione, maggiore è l'efficienza di macinazione, ma allo stesso tempo aumenta il rischio di usura e di ustione della macinazione.Velocità di alimentazione troppo veloce porterà a un'eccessiva forza di macinatura, influenzando la precisione e la qualità superficiale della lama di sega; se la profondità di macinazione è troppo grande, è facile causare deformazioni e danni alla lama di sega.è necessario scegliere i parametri di macinazione appropriati in base al materiale, forma dei denti, dimensioni e altri fattori della lama della sega.

5"Al fine di migliorare le prestazioni di taglio e la durata di vita della lama da sega, è necessario cammarare la parte superiore e inferiore della lama da sega.L'angolo e le dimensioni della camma devono essere selezionati in base alle esigenze della lama della sega, ed è generalmente lavorato con la levigatura ad alta velocità per garantire la qualità superficiale e la precisione dimensionale della camma.

6Sistema di raffreddamento: nel processo di macinazione, si genera molto calore, se non raffreddato in tempo, porterà ad un aumento dell'usura della ruota di macinazione, deformazione della lama di sega e altri problemi.la macchina di rettifica della lama di sega circolare CNC deve essere dotata di un sistema di raffreddamento efficienteIl sistema di raffreddamento ad acqua raffredda la rulliera e la lama della sega facendo circolare l'acqua, il che ha un buon effetto di raffreddamento.ma il liquido di raffreddamento deve essere sostituito regolarmenteIl sistema di raffreddamento dell'aria soffi l'aria fredda alla rulliera e alla lama di sega attraverso il ventilatore, l'effetto di raffreddamento è relativamente scarso, ma la struttura è semplice e facile da mantenere.

7"Al fine di ridurre l'usura e l'attrito dell'apparecchiatura e migliorare la sua durata di servizio,è necessario lubrificare le parti mobili dell'apparecchiatura come la rotaia guida e la vite di piomboIl sistema di lubrificazione utilizza generalmente una lubrificazione automatica per iniettare regolarmente e quantitativamente olio lubrificante o grasso nelle parti in movimento per garantire il normale funzionamento dell'apparecchiatura.
