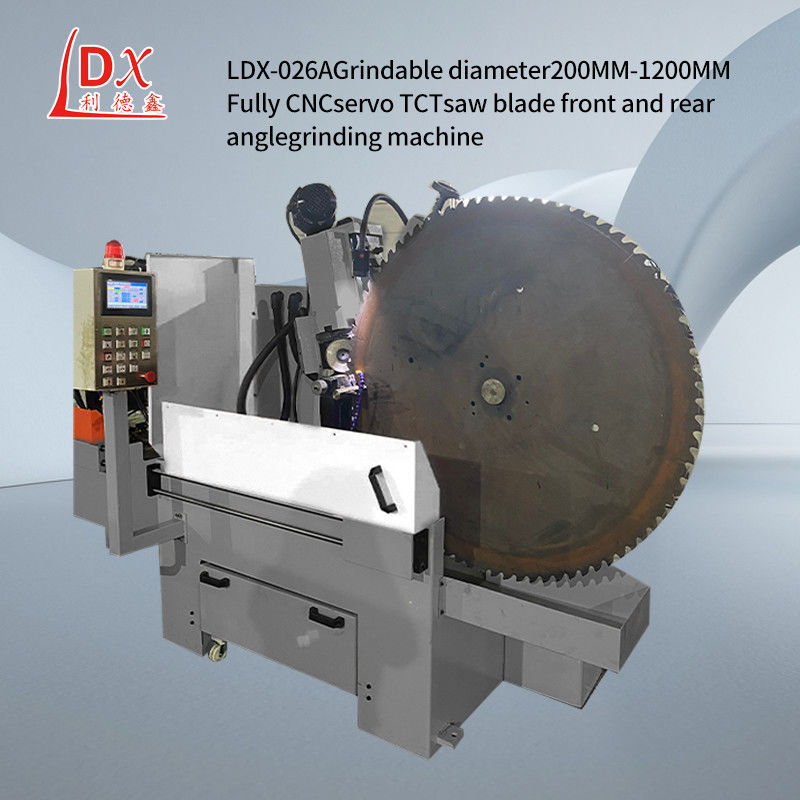

Macchina di rettifica a grande precisione a lame di sega TCT anteriore e posteriore LDX-026A
Dettagli:
| Luogo di origine: | Foshan, Guangdong, Cina |
| Marca: | Lidexin |
| Certificazione: | CU,ISO |
| Numero di modello: | LDX-026A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Western Union |
| Imballaggi particolari: | Aspetto ((Lungo*Largo*Alto):1600X1300X1900mm |
| Tempi di consegna: | 10-15 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 100 pezzi/mese |
|
Informazioni dettagliate |
|||
| Potenza totale: | 2.2kw | Volume della bombola del liquido di raffreddamento: | 85L |
|---|---|---|---|
| Flusso della pompa di raffreddamento: | 501/min | Intervallo di moto di rottura del taglia: | Max. 25 mm (regolabili) denti/min |
| Evidenziare: | macchine per affilare lame di seghe tct,lamina da segatura da 4 pollici per macina,Ldx-026a tct macchina per affilare lame di sega |
||
Descrizione di prodotto
LDX-026A Macchina per la macinazione angolare ad alta precisione con lame a seghe TCT di grandi dimensioni
Quali sono i preparativi per la macchina di macinazione della lama di sega CNC prima della macinazione:
1Misurare il diametro esterno e il foro centrale della lama di sega e selezionare la lavagna di centraggio, installare la lama di sega sul sedile della lama di sega e quindi bloccarla con il dado di rotolamento del sedile della lama di sega.quindi rilasciare la vite di blocco fisso del sedile della lama della sega, e quindi spostare il sedile della lama di sega per allineare la dimensione del diametro esterno della lama di sega con la scala corrispondente del sedile della lama di sega, e quindi bloccare la vite fissa.
2"Se la rotazione della lama non è adeguatamente rilassata, il spostamento in avanti della lama non è consentito in questo momento.ruotare la lama della sega circolare con la mano sinistra in senso antiorario per testare la tenuta di rotazione, se la tenuta non è adeguata, regolare il dado anti-scioglimento con la chiave inglese aperta M17 per rendere adeguata la tenuta di rotazione della lama della sega.
3"Prima di macinare, si dovrebbe decidere se macinare i denti alti e bassi.regolare la leva di regolazione della differenza tra denti bassa e alta alla scala richiesta.
| Principali parametri tecnici: |
| Intervallo di diametro esterno della lavorazione: ¢300- ¢1500 mm |
| L'apertura interna della lama della sega: ¢10-220 mm |
| Spessore della rete di sega (placca di acciaio):1-12 mm |
| Distanza di passo: 7-100 mm |
| L'angolo della faccia del dente: 5°~+30° |
| L'angolo dorsale superiore del dente: 6-45° |
| Inclinazione sinistra/destra del dente: 45° sopra/verso il dente |
| Distanze tra i colpi di macinatura del tagliaio: massimo 25 mm (denti regolabili) /min |
| Velocità di rettifica:0.5-6 mm/s |
| Velocità di lavoro: massimo 20 denti/min |
| Dimensioni della rulliera (diametro esterno * foratura): (¢125mm*¢32mmX2mm) |
| Smaltimento di camere negative: -27° |
| Angolo di rotazione della testa di macinazione: 90° e 180°Velocità di macinazione: 26m/s |
| Flusso della pompa del liquido di raffreddamento:501/min |
| Volume della bombola del liquido di raffreddamento: 85L |
| Potenza totale: 2,2 kW |
| Tensione:trifase 380v |
| Peso totale dell'attrezzatura:1000KG |
| Aspetto ((Lungo*Largo*Alto):1600X1300X1900mm |
| Caratteristiche tecniche: |
| Questa macchina è progettata in riferimento alle caratteristiche di tipi simili nazionali e stranieri,che assorbe e analizza i vantaggi dello stesso tipo e migliora le funzioni in una certa misura allo stesso tempo. |
| 1. Preselezione di molti gruppi di tipi di denti e funzionamento multifunzionale con un solo tasto. |
| 2I denti piatti trapezoidi possono essere finiti in una sola volta, sono dotati di macinazione CNC e tipi di denti arbitrari e possono migliorare l'efficienza di 3 volte;a causa dell'adozione di una migliore operazione di estrazione dei denti, la precisione è migliorata e la durata di vita è prolungata. |
