Grandi macchine di rettifica a lame di sega circolare automatiche LDX-026A
Dettagli:
| Luogo di origine: | Foshan, Guangdong, Cina |
| Marca: | Lidexin |
| Certificazione: | CU,ISO |
| Numero di modello: | LDX-026A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Western Union |
| Imballaggi particolari: | Dimensioni meccaniche (lunghezza x larghezza x altezza): 1900X1400X2000mm |
| Tempi di consegna: | 10-15 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 100 pezzi/mese |
|
Informazioni dettagliate |
|||
| Angolo della superficie dei denti: | Da 5° a +30° | Angolo superiore posteriore del dente: | 6-45 gradi |
|---|---|---|---|
| Inclinazione sinistra e destra dei denti: | punta del dente/superficie del dente 45 gradi | ||
| Evidenziare: | macchine di rettifica automatiche di lame di sega circolare,Macchina per la rettifica di lame di segale circolare ldx-026a,lamina da segatura da 4 pollici per macina |
||
Descrizione di prodotto

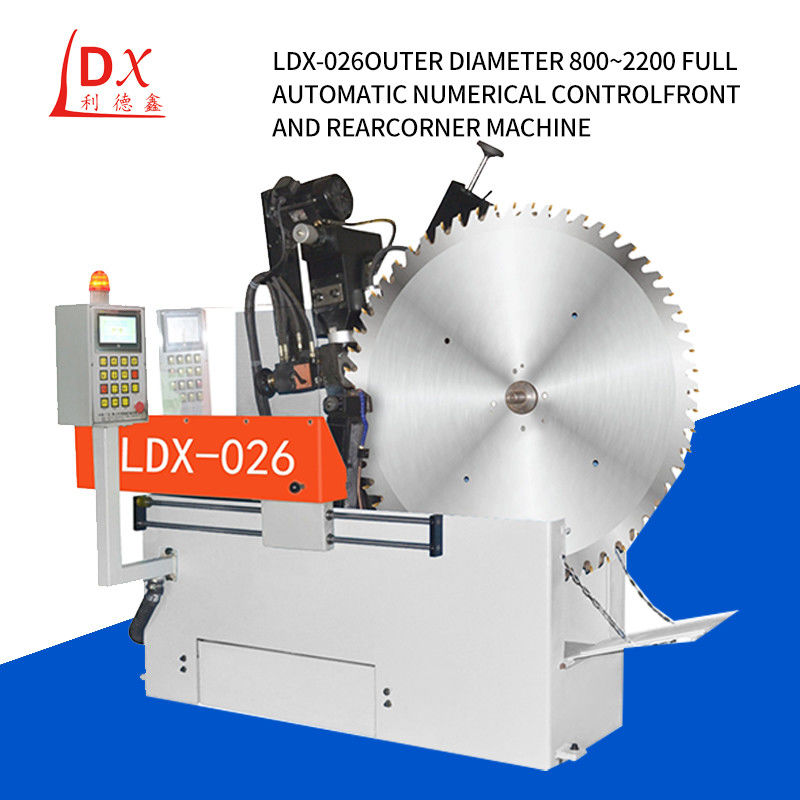

LDX-026A Grandi macchine di rettifica automatiche di lame di sega circolare
Regolazione della tenuta di rotazione della lamina di sega circolare per la macina di rettifica automatica degli ingranaggi:
1"Se la rotazione della lama di sega non è adeguatamente serrata, il spostamento in avanti della lama di sega sarà impreciso.
2Pertanto, dopo aver installato la lama di sega, ruotare la lama di sega circolare in senso antiorario con la mano sinistra per testare la tenuta della rotazione.
3Se la tenuta non è adeguata, utilizzare la chiave francese M17 per regolare il dado di blocco in modo che la lama della sega ruoti normalmente.
| Parametri tecnici: |
| Distanza di diametro della lama della sega da lavorazione: ¢500- ¢ 2200mm |
| Apertura della lama di sega: ¢ 10-220 mm |
| Spessore della lama di sega (placca di acciaio): 1-12 mm |
| Distanza tra i denti: 7-120 mm |
| L'angolo della superficie dei denti: da 5° a +30° |
| L'angolo superiore della parte posteriore del dente: 6-45 gradi |
| Inclinazione sinistra e destra dei denti: punta/superficie dei denti di 45 gradi |
| Distanza di moto di macinatura della lama: massimo 25 mm (denti regolabili)/minuto |
| Velocità di rettifica: 0,5-6 mm/s |
| velocità di lavoro: massimo 20 denti/minuto |
| Dimensione della rulliera (diametro esterno x foro): (¢ 125mm x ¢32mmX2mm) |
| Smaltimento di camere negative: -27 gradi |
| Angolo rotabile della testa di rettifica: 90° e 180° |
| Velocità lineare della rulliera: 26 m/s |
| Portata della pompa dell'acqua di raffreddamento: 501/min |
| Volume della bombola di liquido di raffreddamento: 85L |
| Potenza totale: 2,2 kW |
| Tensione: trifase 380v |
| Peso meccanico: 1200 kg |
| Dimensioni meccaniche (lunghezza x larghezza x altezza): 1900X1400X2000mm |
| Caratteristiche tecniche: |
| La progettazione di questa macchina si riferisce alle caratteristiche di modelli simili nazionali e stranieri, assorbe e analizza i vantaggi dello stesso tipo e introduce alcuni miglioramenti funzionali.Questa apparecchiatura è specificamente progettata per la rettifica di grandi lame di sega in lega. |
| 1. Preimpostare più set di profili dentali per un clic multifunzionale di funzionamento. |
| 2. I denti piatti della scala possono essere completati in una sola volta, con la macinazione CNC e qualsiasi forma dei denti, il che può aumentare l'efficienza di tre volte;Miglioramento dell'operazione di estrazione degli ingranaggi per migliorare la precisione e prolungare la vita utile. |
