Macchina per la fresatura a motore CNC TCT a lame a segale LDX-026A
Dettagli:
| Luogo di origine: | Foshan, Guangdong, Cina |
| Marca: | Lidexin |
| Certificazione: | CU,ISO |
| Numero di modello: | LDX-026A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Western Union |
| Imballaggi particolari: | Aspetto ((Lungo*Largo*Alto):1500X1300X1800mm |
| Tempi di consegna: | 10-15 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 100 pezzi/mese |
|
Informazioni dettagliate |
|||
| Velocità di lavoro: | Max. 20 denti/min | Dimensioni della ruota di rettifica (diametro esterno * foratura): | (¢125mm*¢32mmX1mm) |
|---|---|---|---|
| Angolo di rotazione della testa di macinatura: | L'angolo di rotazione della testa di macinazione: 90° e 180° | angolo dorsale superiore del dente: | 6-45° |
| Evidenziare: | tct macchine per la rettifica di lame di sega circolare,tct lame da segatura da 4 pollici per macina,Ldx-026a macchine per la rettifica di lame di sega circolare |
||
Descrizione di prodotto

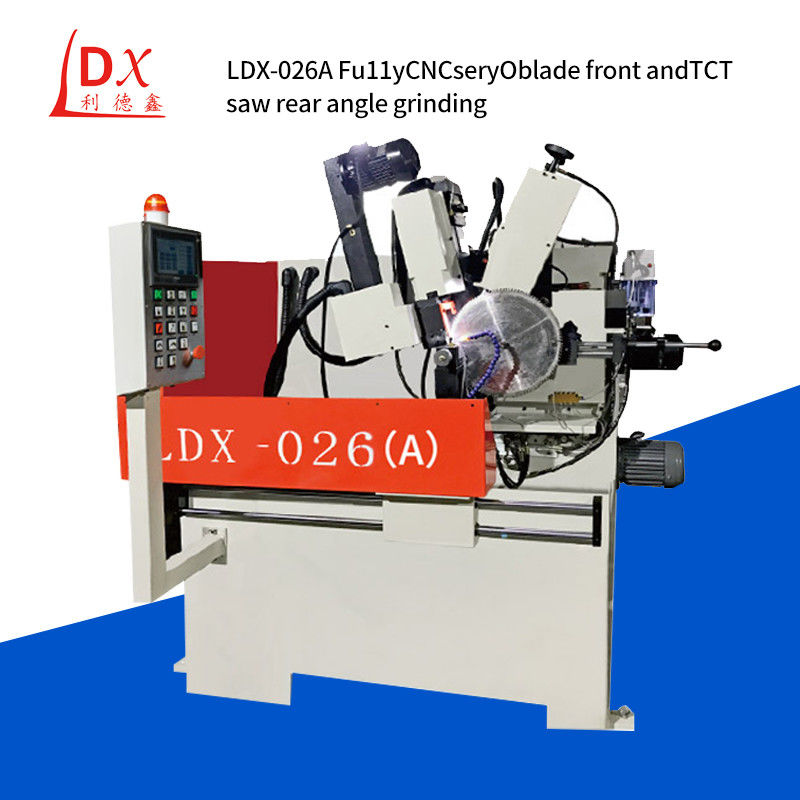

LDX-026A Full CNC TCT sega lamella anteriore e posteriore angolo macchine di rettifica
Introduzione dettagliata della macchina per la rettifica degli ingranaggi:
1"Se il sedile della rulliera della macchina utensile consente alla rulliera di entrare nel pezzo interno dell'ingranaggio, l'ingranaggio interno può essere macinato
2"La macchina di rettifica delle ruote di formazione ha un'impostazione semplice, un'elevata efficienza e una precisione fino a 5, che è adatta per la produzione di massa.La ruota di triturazione della macchina di triturazione degli ingranaggi è tagliata in forma di denti sulla sezione assiale dal dressatore della ruota di triturazione.
3,Soprattutto adatto per ingranaggi con pochi denti, la velocità di scorrimento della testa di macinazione della lama di sega non è uniforme o il fenomeno di impatto, che indica che la valvola di regolazione della velocità idraulica è difettosa,rimuovere la valvola di regolazione della velocità per pulire o sostituire.
4"Lo squilibrio della velocità angolare della macina automatica per la macinazione delle lame da sega è che la velocità angolare è troppo piccola o la forza angolare è troppo veloce,causando la forza di impatto del pendolo angolare ad essere troppo grande per fare un suono enorme, e la pressione del cilindro di posizionamento è troppo grande, e la valvola dell'acceleratore deve essere regolato.
| Principali parametri tecnici: |
| Intervallo di diametro esterno della lavorazione: ¢100- ¢800 mm |
| L'apertura interna della lama della sega: ¢10-220 mm |
| Spessore della rete di sega (placca di acciaio):1-8 mm |
| Distanza di passo: 7-100 mm |
| L'angolo della faccia del dente: 5°~+30° |
| L'angolo dorsale superiore del dente: 6-45° |
| Inclinazione del dente a sinistra/destra: 45° |
| Distanza di colpo di macinatura del tagliaio: massimo 25 mm (denti regolabili) /min |
| Velocità di rettifica:0.5-6 mm/s |
| Velocità di lavoro: massimo 20 denti/min |
| Dimensioni della ruota di rottura (diametro esterno * foratura): (¢125mm*¢32mmX1mm) |
| Smaltimento di camme negative: -27° |
| L'angolo di rotazione della testa di macinazione: 90° e 180° |
| Velocità di macinazione: 26 m/s |
| Flusso della pompa del liquido di raffreddamento:501/min |
| Volume della bombola del liquido di raffreddamento: 85L |
| Potenza totale: 2,2 kW |
| Tensione:trifase 380v |
| Peso totale dell'attrezzatura: 900 kg |
| Aspetto ((Lungo*Largo*Alto):1500X1300X1800mm |
| Caratteristiche tecniche: |
| Questa macchina è progettata in riferimento alle caratteristiche di tipi simili nazionali e stranieri,che assorbe e analizza i vantaggi dello stesso tipo e migliora le funzioni in una certa misura allo stesso tempo. |
| 1. Preselezione di molti gruppi di tipi di denti e funzionamento multifunzionale con un solo tasto. |
| 2I denti piatti trapezoidi possono essere finiti in una sola volta, sono dotati di macinazione CNC e tipi di denti arbitrari e possono migliorare l'efficienza di 3 volte;a causa dell'adozione di una migliore operazione di estrazione dei denti, la precisione è migliorata e la durata di vita è prolungata. |
